備用電池：DC24V,12V/7Ah×2節
容量點數：2回路,每回路255個地址點
通訊方式：二總線（無極性）
工作環境：溫度-10℃～+55℃,相對濕度≤95%RH（40℃±2℃,無凝露）
安裝方式：壁掛式
外形尺寸：340mmX430mmX127mm
執行標準：GB 16806-2006《消防聯動控制系統》
一、什么是余壓監控器
余壓監控器安裝在消防控制室內，是整個系統的監控設備。主要功能是監控管理接入的余壓探測器、余壓控制器等設備，查看指定探測器余壓值，對控制器進行遠程調試、復位、消音，監控，手動調整風閥執行器的開閉角度。
二、余壓監控器的功能特點
1.采用7″英寸觸摸屏（電阻觸摸屏），分辨率800×480；
2.采用無極性二總線通訊技術，每回路可支持255個終端；
3.單機最大容量：2（回路數）×255（每個回路點數）=510報警點；
4.標配微型打印機，即時打印系統各種事件；
5.余壓監控主機能保存最多10萬條事件，通過余壓系統配置軟件可以讀取并打印出。

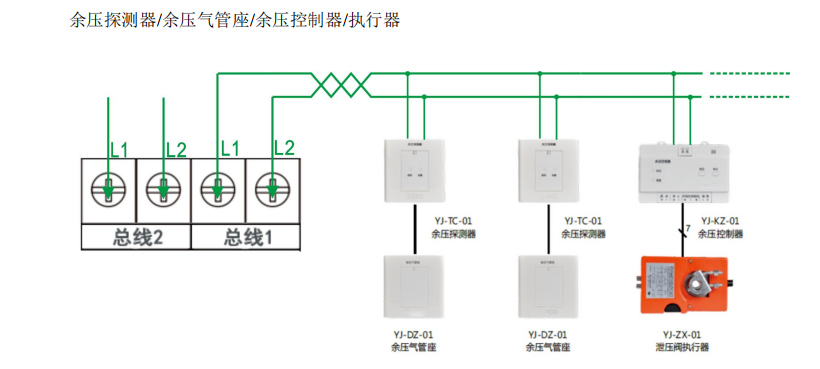

三、余壓監控器的接線方式

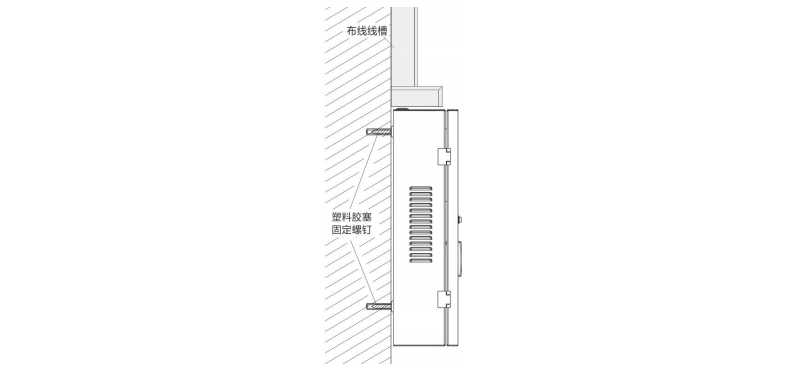

四、余壓監控器安裝方式
安裝示意圖
五、余壓監控器施工注意事項
1.監控器為壁掛式墻上安裝，其主顯示屏高度宜為1.5m-1.8m，其靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m，且應安裝牢固，不傾斜，安裝在輕質墻上時，應采取加固措施。監控器機箱側面散熱孔（兼出音孔）必須無遮擋物，保證暢通。
2.引入監控器的電纜或?qū)Ь€，應符合：配線應整齊，不宜交叉，并應固定靠牢；電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡應清晰且不易褪色；端子板的每個接線端，接線不得超過2根；電纜芯和導線，應留有不小于200mm的余量；導線應綁扎成束，導線穿管、線槽后應將管口、槽口封堵。
3.監控器的主電源應有明顯的永久性標志，并應直接與消防電源連接，嚴禁使用電源插頭。監控器與其外接備用電源之間應直接連接。
4.監控器接地應牢固，并有明顯的永久性標志。且必須良好接地，對地電阻必須≤4歐。

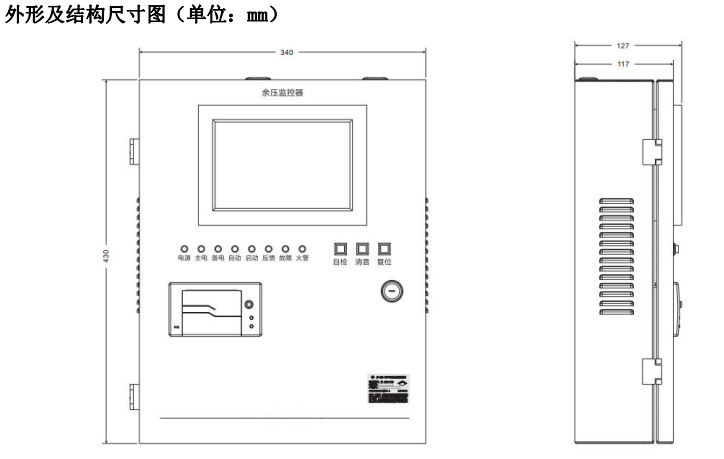

六、余壓監控器尺寸圖
